一、泵的概況
1、泵的類型

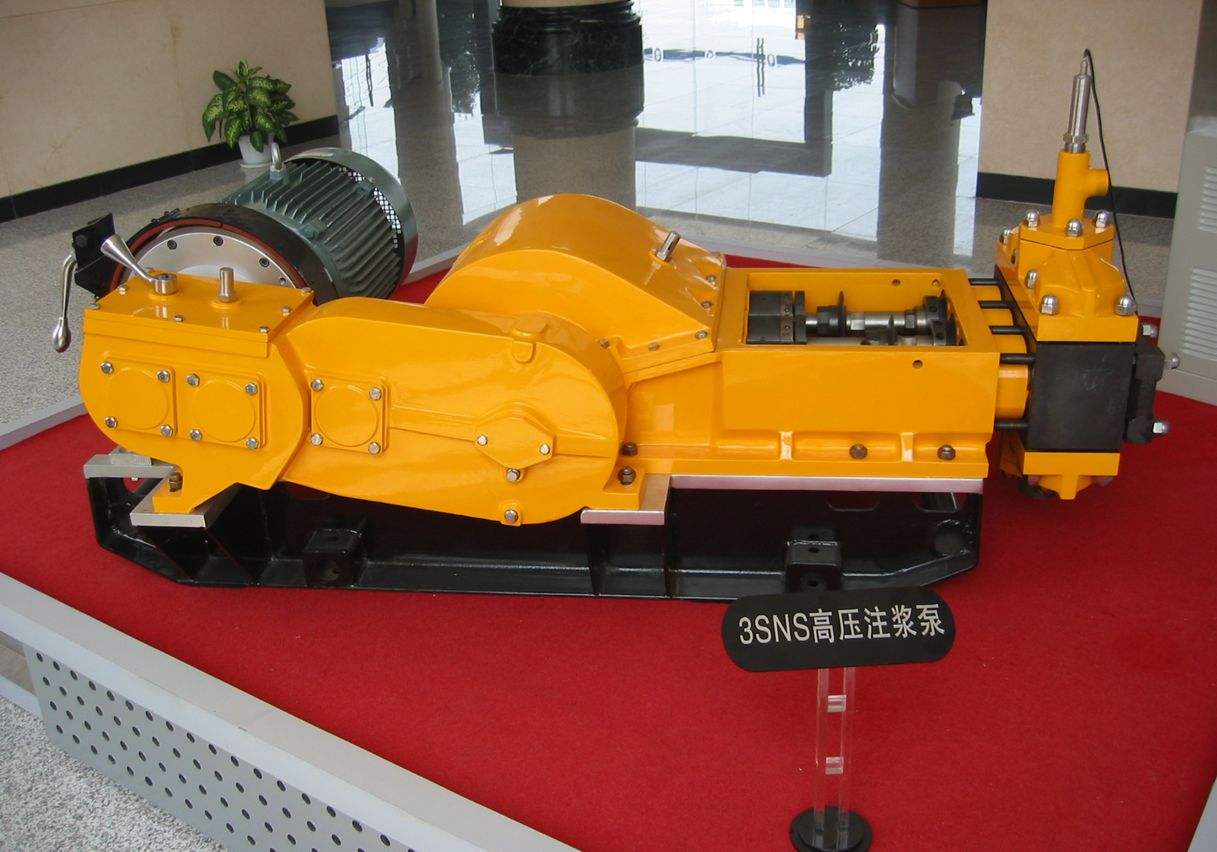

3SNS注漿泵屬往復式單作用三柱塞泵。
2、泵的功用
3SNS注漿泵是輸送水泥漿或砂漿的注漿工程配套設備。適用于壩基工程、固結注漿、隧道注漿及其他注漿工程。也可代替泥漿泵用于地質巖心鉆探工程。
4、泵的特點:
⑴泵的流量是可調的,能滿足注漿或鉆探工藝的要求。
⑵該泵每運轉周期流量波動值小(流量不均勻系數S=1.04)。其單位時間總排量基本上是恒定的,排出壓力的變化對其影響較小。
⑶用調節螺母來限壓,操作方便,并起保護作用。
⑷泵在工況運轉時,無外部運動件,以利安全生產。
⑸各密封件均采用耐磨材料制成,使用壽命長。
⑹該泵裝拆方便。
⑺體積小,重量輕,移動靈活。
二、工作原理
3SNS注漿泵由電機通過偏心輪帶動柱塞往復運動,引起密閉的容積周期性改變,從形成腔室內外壓力差變化,以吸入和排出液流輸送流體,實現能量轉換(工作原理如圖如下)。
圖一、工作原理圖(1.冷卻水套2.柱塞3.吸入閥4.排出閥)
當柱塞由冷卻水套的左端位置(左死點)向右移動時,柱塞左端工作室容積不斷擴大。由于工作室是密封空腔,不與外界相通,所以左邊工作室內壓力逐漸降低,到達某一定程度時(形成負壓),漿池中的液體在液面大氣壓力的作用下,擠開吸入閥進入工作室,直至柱塞移至***右邊位置(右死點)為止——這一過程稱為泵的吸入過程。
當柱塞到達右死點后,工作液停止吸入,吸入閥在自重力作用下被關閉。柱塞向左端移動時,液力端一邊工作室容積縮小,工作液受擠,室內壓力逐漸增大,拉開排出閥,液體排出。進入排出管道直至柱塞達到行程,左端終點(左死點)為止——這一過程稱為泵的排出過程。
柱塞在一次往復過程中,吸入和排出液體各一次?;钊粩嗤鶑瓦\動的結果,使液體連續吸入或排出。
